Vielen Dank für euren Rat und Hinweise! Ich fasse das nochmal für die Fachkonferenz zusammen, und dann bleibt der Schrank wie eh und je verschlossen.
Außer bei folgender Sache/Frage, die oben etwas untergegangen ist: Um die Steckdosen an den Schüler und Lehrertischen zu aktivieren, muss man wie markiert 1./2. anschalten. Heißt das, an den Buchsen der Schüler liegt dann auch Strom an?
Vielen Dank für eure Hinweise. Als naiver Untergebener hätte ich gedacht: Eine Schule baut nur in einen Grundschulraum, was 100% sicher ist, d.h. wenn auch der dööfste Schüler anfängt, seine Zunge in die Buchse zu stecken, passiert ihm nicht viel mehr als ein Tadel. Bei euch klingt es so, als könnte bei falscher Bedienung tatsächlich Gefahr bestehen. Und nicht nur das; wenn ich das verwende, muss ich Risu herunterbeten können, weil ich ja anscheinend bewusst die Batterien verschmäht habe. Ergo bin ich dann schuld, wenn aus dem Kasten mehr Strom fließt, als dem kleinsten gemeinsamen Nenner im Zimmer gut tut?! Das ist ganz schön lebensfern von oben. Und führt dazu, dass ich das dann tatsächlich nie einsetzen werde, und die tausend Euro in die Verkabelung des neuen Lehrertisches mit X Funktionen hätte man sich sparen können. Ärgerlich.
Aber intellektuell interessiert mich der Schrank trotzdem noch - wie bedient man ihn? Um die Steckdosen an den Schüler und Lehrertischen zu aktivieren, muss man wie markiert 1./2. anschalten. Heißt das, an den Buchsen der Schüler liegt dann auch Strom an? Oder wäre das Kreis 2? Und wie würde ich theoretisch 6 oder 12 Volt anlegen?
Danke für den Phywe-Tipp, aber die Batterien sind da wirtschaftlicher für die paar Stunden.
Die Prüfung wurde vor ein paar Wochen durchgeführt, auf dem Siegel steht "UV NaWi, RCD vollständig, Standverteiler".

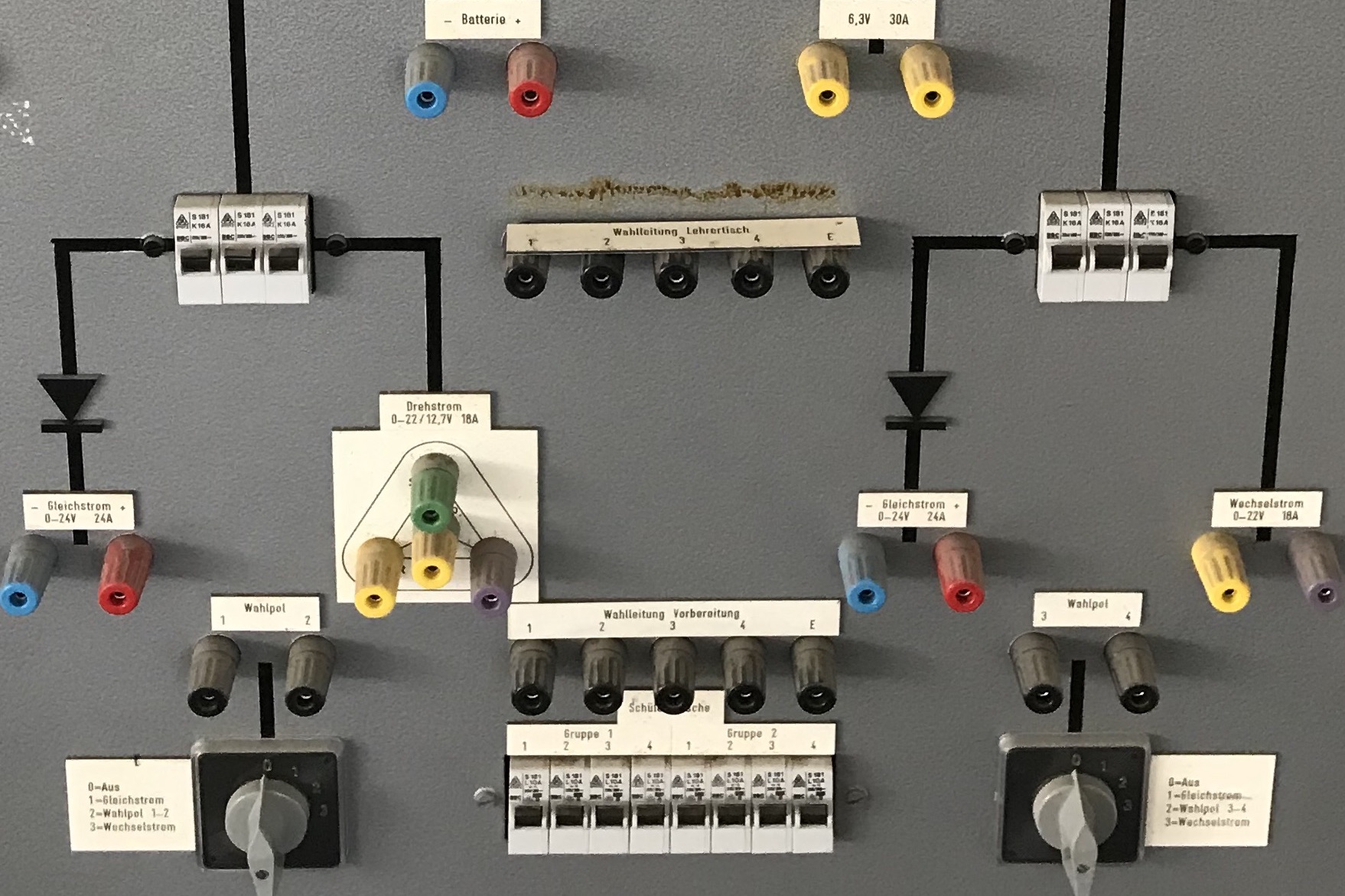

Was meinst du mit "kleinen Beschriftungen"? Bei Kreis 1 (unten links im Bild) steht Gleichstrom 0-24V, 24A. Unten Mitte (ebenfalls Kreis 1) "Drehstrom 0-22/12,7V, 18A". Dann geht in der Mitte eine Linie zu "Lehrertisch" mit "6,3V, 30A". Und rechts ist Kreis 2 mit "Gleichstrom 0-24V, 24A" bzw. ganz rechts "Wechselstrom 0-22V, 18A".
Hallo,

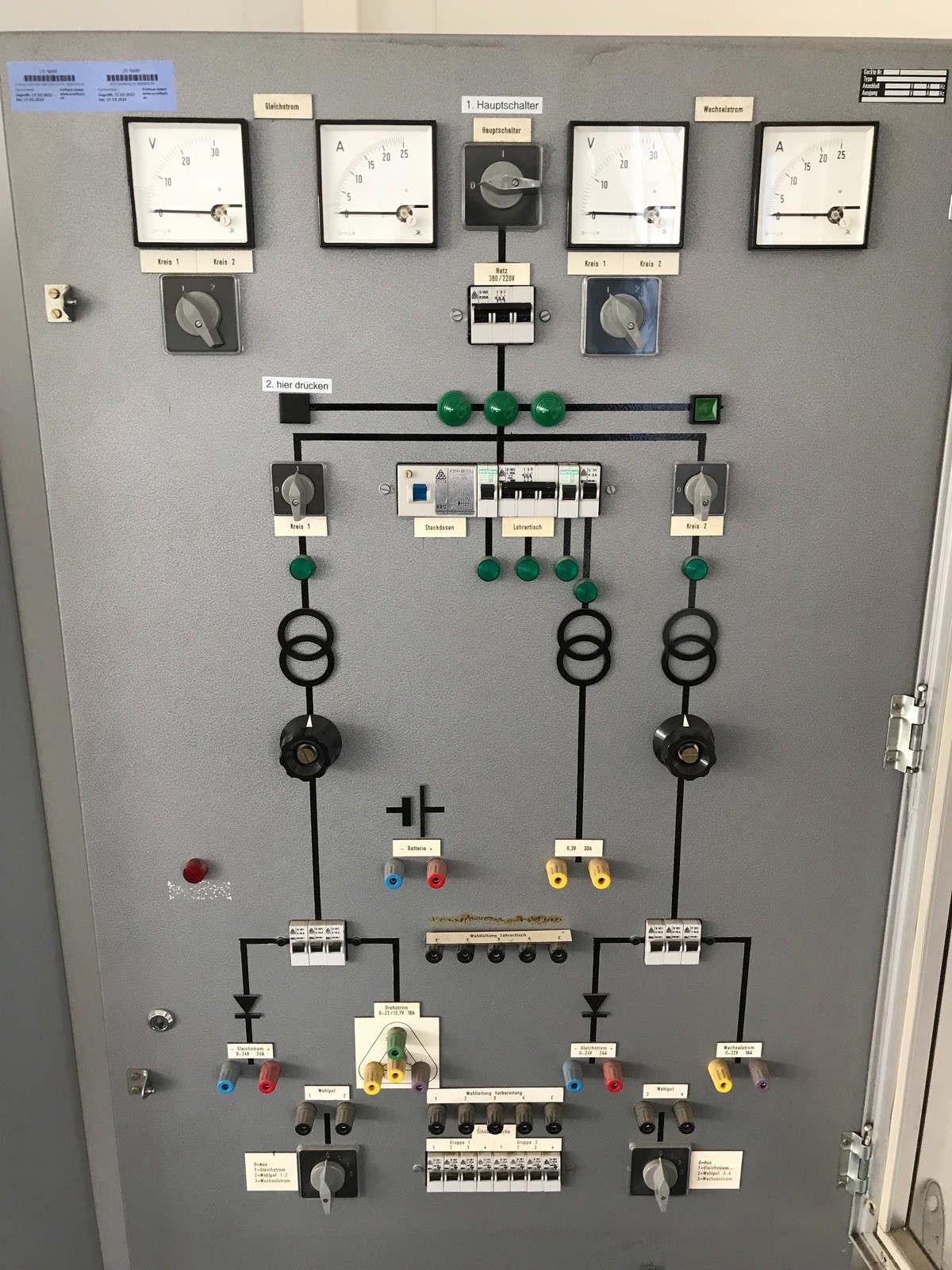

an unserer kleinen Berliner Grundschule haben wir einen Raum für Naturwissenschaften mit dem unten abgebildeten Strom-Standverteiler. Da wir hier ja nur in Klasse 5/6 Nawi unterrichten, und Elektrik nur zwei, drei Wochen "auch mal" Thema ist, verwenden wir für die paar Versuche mit einfachen Schaltkreisen Batterien.
Aber irgendwie reizt es mich ja doch, diesen Standverteiler zu verstehen. Denn theoretisch haben unsere Schülerplätze auch ein paar Anschlüsse für lose Kabel, mit denen man arbeiten könnte. Wir haben zwar ein paar Naturwissenschaftler als Fachlehrer, aber die kommen aus der Biologie. Und so gibt es niemanden im Haus, der weiß, wie man damit umgeht. "Hier drücken" für die Aktivierung der normalen Steckdosen habe ich noch herausgefunden, aber der Rest bleibt unverständlich. Leider steht auch keine Firma oder ähnliches drauf.
Wisst ihr, welche Firma das sein könnte, damit ich dort ein Handbuch erbeten kann? Oder benutzt jemand ein ähnliches Gerät und kann grob beschreiben, was zu tun ist? Oder hat jemand eine Idee, wer helfen könnte?
Vielen Dank für eure Ideen!
